珍珠巖各項性能的具體說明

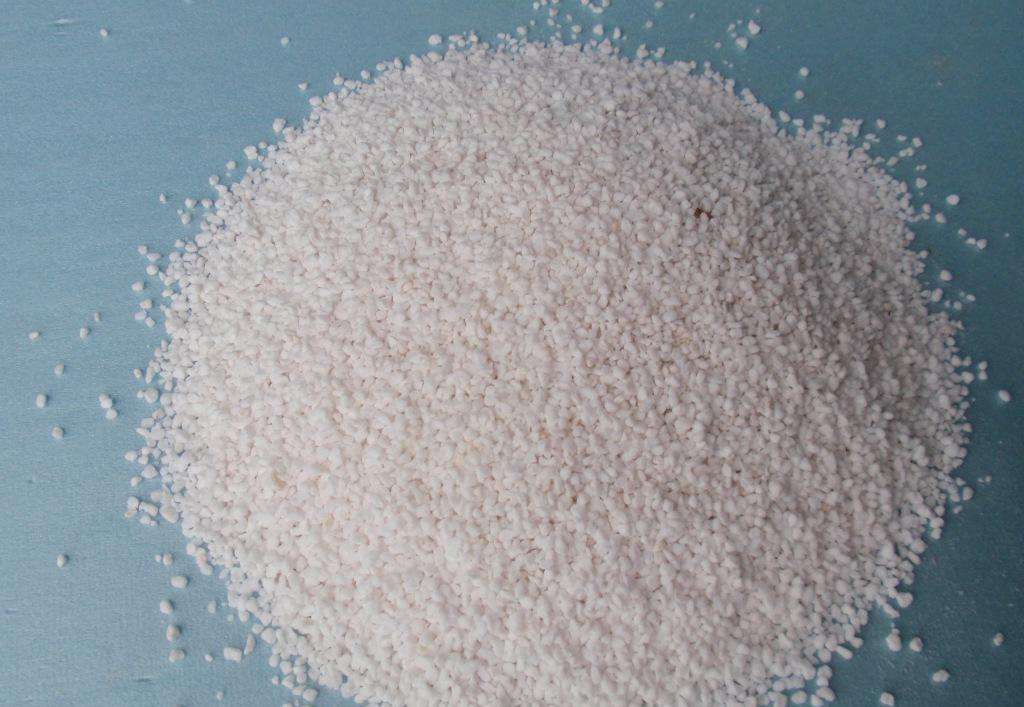

1、粒度

我院研制的球形閉孔膨脹珍珠巖與外同類產(chǎn)品均取小于60目尾砂原料加工而成。設(shè)計這種粒度的產(chǎn)品，一是為了利用尾砂，二是便于電爐膨化和能耗。實際上，0.15～1.50 mm粒度的產(chǎn)品均在我們的研究之列。

2、堆積密度

球形產(chǎn)品的堆積密度普遍高于傳統(tǒng)多孔產(chǎn)品的堆積密度，這是由于顆粒間的空氣間隙減小和顆粒外殼玻化變厚所致。值得注意的是，就真密度而言，在用砂粒度相同的情況下，球形產(chǎn)品反而小于傳統(tǒng)產(chǎn)品。如美的一種球形產(chǎn)品，其用砂粒度為70～120目，堆積密度0.19 g/cm3，真密度為0.52 g/cm3。而同等粒度的多孔產(chǎn)品，堆積密度為0.1 g/cm3，真密度卻為1.47 g/cm3。這說明，多孔產(chǎn)品堆積密度小的原因主要是顆粒之間和孔隙中的空氣間隙所致，排除這部分空氣體積來測試真密度，顯然會比顆粒間隙小、孔隙封閉的球形產(chǎn)品大得多。目前，內(nèi)一般不用真密度來表示膨脹珍珠巖的密度性能。

3、導(dǎo)熱系數(shù)

導(dǎo)熱系數(shù)是反映珍珠巖材料保溫性能的一項關(guān)鍵數(shù)據(jù)。我院研制的球形產(chǎn)品，盡管堆積密度比傳統(tǒng)產(chǎn)品略大，但導(dǎo)熱系數(shù)卻在相應(yīng)標(biāo)號下的優(yōu)等品范圍之中。這說明，球形產(chǎn)品的玻化外殼和空心結(jié)構(gòu)對于保持和提高材料自身的保溫能力是的。

4、成球率

成球率是材料中基本為球形顆粒的百分?jǐn)?shù)。成球率的大小與顆粒材料的抗碎能力或密度穩(wěn)定性能密切相關(guān)。所謂球形或球狀產(chǎn)品，關(guān)鍵在于顆粒的外殼玻化效果，只要顆粒有著連續(xù)完整的表面，均可統(tǒng)計為球形顆粒數(shù)量。這種球形化的特征和其在材料中的比例構(gòu)成了球形閉孔膨脹珍珠巖的突出特性。表2顯示，本產(chǎn)品的成球率比外同類產(chǎn)品提高了25個百分點(統(tǒng)計方法是一致的)。

5、閉孔率

閉孔率是材料中封閉孔隙面積占材料總面積的百分?jǐn)?shù)。它是反映球形閉孔膨脹珍珠巖性能的又一項重要數(shù)據(jù)。該性能與材料的吸水率有著直接的關(guān)系，這就是閉孔率越高，吸水率越低。反之，通過吸水率的大小，也能反映出閉孔率的高低。表2中，球形產(chǎn)品與傳統(tǒng)多孔產(chǎn)品吸水率的差別相當(dāng)懸殊，這正是因為前者顆粒表面產(chǎn)生玻化外殼，孔隙封閉所致。

6、漂浮率

漂浮率是質(zhì)量的礦砂膨化后經(jīng)水中漂浮，再干燥的質(zhì)量與礦砂質(zhì)量的百分比，是反映礦砂膨化效果與合格品率的一項性能指標(biāo)。凡未膨脹、雜質(zhì)成分或膨脹不好的次品會沉于水底，膨脹的合格品均會浮于水面。通過漂浮率測試，可以調(diào)整膨化溫度與礦砂含水量，以達(dá)到佳膨化效果。

7、吸水率　

       吸水率是進(jìn)入顆粒材料內(nèi)部的水分質(zhì)量與材料質(zhì)量之比的百分?jǐn)?shù)。這是反映球形產(chǎn)品性能優(yōu)勢的一項重要數(shù)據(jù)。進(jìn)一步地說，顆粒材料的吸水率越低，產(chǎn)品性能越好。傳統(tǒng)多孔產(chǎn)品基本為開放孔隙結(jié)構(gòu)，故可在短時間內(nèi)吸附自身質(zhì)量4～8倍的水分。在同等測試條件下，本產(chǎn)品的吸水率僅為多孔產(chǎn)品的1/5～1/9。吸水率的測試是將樣品浸水的時間并在真空抽濾器中除掉表層水后的計算結(jié)果。

8、筒壓強度

它用壓力下顆粒材料的體積損失率或壓縮率表示。測試中使用的壓力為1 MPa，從表2中我們看到，球形產(chǎn)品與傳統(tǒng)多孔產(chǎn)品的壓縮率是懸殊的。該項性能與低吸水性能共同構(gòu)成球形產(chǎn)品的重要特性。

綜上所述，球形閉孔產(chǎn)品的優(yōu)勢在于低吸水率，較高的抗壓強度和良好的流動性能，其保溫性能居于行業(yè)的優(yōu)等品范圍。通過內(nèi)外查新和評審，我院研制的球形閉孔膨脹珍珠巖在內(nèi)實現(xiàn)了制造，產(chǎn)品性能達(dá)到了際同類產(chǎn)品的技術(shù)水平。
